苏州汉测测量设备有限公司

  • 数控机床红外线测头

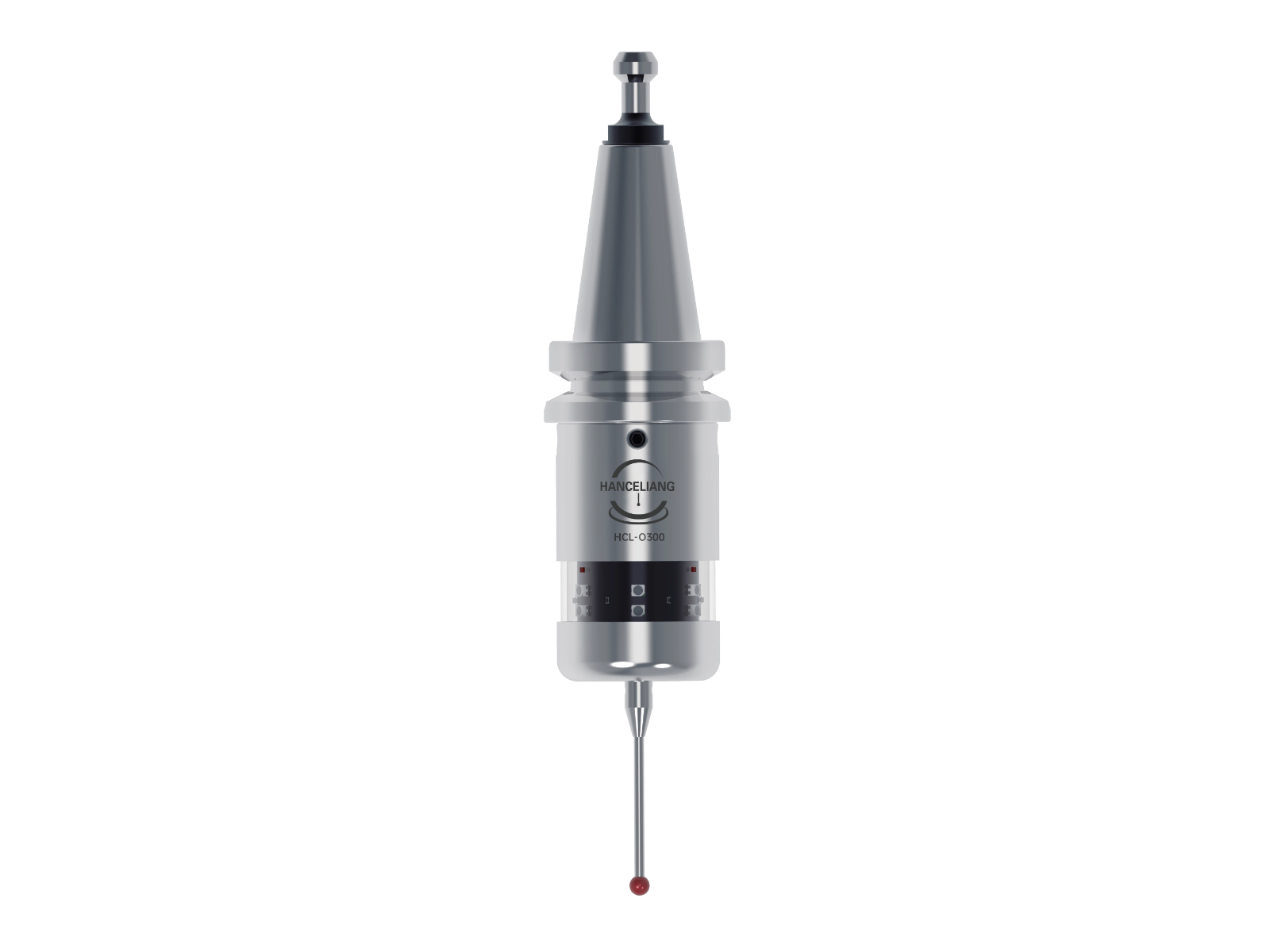

数控机床红外线测头
测针触发方向:±X,±Y,±Z。
测针各向触发保护行程:XY±15°,Z+5mm。
测针各向触发力(出厂设置):XY=1.0N,Z=8.0N。
测针任意单向触发重复(2σ)精度:≤1μm。
红外线信号传输范围:≤5M。
新电池(单班5%使用率)的工作天数:90天。
防护等级:IP68。
产品特点
01

first

传输速度快
02

second

体积小
03

third

高精度
(<=1μm)
技术特征

测头与接收器采用红外线编码信号通讯;通过按一定规律触发测针实现测头与接收器的通讯;

测头启动方式:通电启动;

红外线控制信号:触发、联络、电池电压低;

测头与柄部的调整功能:通过调整测头主体与柄部的连接环节,可以将测针上测球的中心与测头锥柄中心线重合(偏差≤2μm);

指示灯的显示的状态:通讯正常、触发、电池电压低;

防护等级:IP68;

技术特征
配套设备
配套设备(红外线测头接收单元)

基本参数

测头与接收器采用无线电编码信号通讯;通过一定规律触发测针实现;

测头与接收器的通讯配对,抗干扰;

测头启动方式:通电启动;

发射三种无线电调制信号:触发、联络、电池气压低;

接收两种无线电调制信号:启动测头;

指示灯的显示的状态:通讯正常、触发、电池电压低;

防护等级:IP68。

设备特点

传输效率好;

互换性强;

附件与配件/ Accessories

附件与配件

源头质造 高性价比之选
  • 20年经验与深厚的技术底蕴 20年经验与深厚的技术底蕴

    · 团队核心成员近20年行业探索与实践
    · 集结985院校毕业的高精尖技术人才
    · 与杭州工业大学联合研创新产品

  • 规模化与定制化生产规模化与定制化生产

    · 自有生产厂房2000㎡,机床测量系统年产量达11000台
    · 按需定制,可对测量设备的功能、外观、安装方式、测针、测头夹具进行个性化定制生产

  • 性能/精度/实用保障 性能/精度/实用保障

    · 产品具备持久稳定运行的高性能优势
    · 在机测量应用中能够达到低于1μm精度
    · 满足多场景实际测量需求,非常实用

  • 服务承诺安装/培训/质保无忧

    · 免费上门安装调试,正常运行
    · 现场技术赋能培训,包教会使用
    · 365天免费质保,7*12小时快速响应

全方位精确测量
  • 01自动分中找正
  • 022D零件尺寸测量
  • 03刀具保护
  • 04机床精度校验
  • 05自动深度测量
  • 063D曲面测量
定制流程
  • 确认需求

    确认需求

  • 签订合同

    签订合同

  • 运送安装

    运送安装

  • 调试验收

    调试验收

  • 培训指导

    培训指导

  • 售后服务

    售后服务

  • 培训指导

    定期回访
