"接触式对刀仪怎么对刀"是数控机床操作培训中问得最频繁的问题之一，也是最容易被简单化处理的问题之一。很多人的理解止步于"让刀具碰一下对刀仪，系统自动写入补偿"，这个理解没有错，但不完整。对刀仪能否给出准确的对刀数据，取决于安装位置的合理性、初始标定是否正确、宏程序参数是否匹配当前机床配置，以及对刀完成后的验证步骤是否到位。漏掉其中任何一个环节，对刀仪在物理层面工作正常，最终给出的对刀数据却可能存在系统性偏差，加工出来的第一件产品直接超差。

第一步：对刀仪的安装位置选择

接触式对刀仪的安装位置不是随意的，它需要同时满足几个约束条件才能保证后续对刀操作的安全性和精度。首先，安装位置必须在机床X、Y、Z三轴的联动行程之内，刀具从任何刀位出发都能顺畅到达对刀仪探针位置，中途不存在与工件、夹具或机床结构件的干涉风险。其次，对刀仪的顶面探针位置与主轴端面之间需要有足够的净空间，Z向靠近时不会发生主轴与对刀仪本体的碰撞，这个安全净空通常要求不小于15mm。第三，对刀仪应安装在工作台切削液排放顺畅的位置，避免积液浸泡；同时应尽量远离主要切削区域，减少铁屑直接打击对刀仪探针的概率。

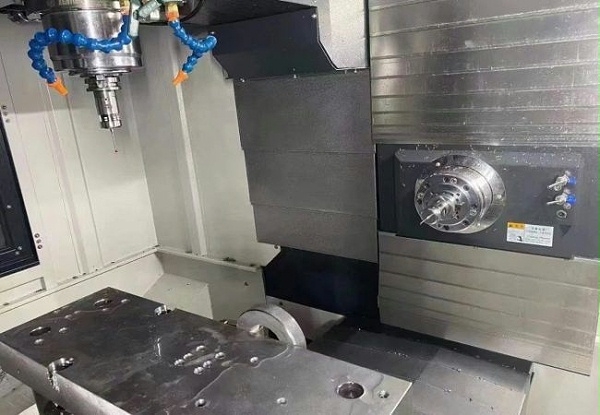

在具体安装位置上，立式加工中心通常将对刀仪安装在工作台的角落位置，常见选择是工作台四个角中某一个不妨碍工件装夹的角，用T形螺母固定在工作台T形槽内。卧式加工中心的安装位置通常在托盘侧面的固定架上。安装完成后，用磁力表座和百分表检查对刀仪探针顶面的水平度，不平度应在0.01mm以内，超出这个范围需要在安装底座下方加入调整垫片修正。

第二步：对刀仪在机床坐标系中的位置标定

安装完成后，对刀仪在机床坐标系中的精确坐标必须通过标定程序确定，这一步是整个对刀流程的基础，标定结果直接决定后续所有刀具对刀数据的系统准确性，是最不能省略的环节。

标定的原理是用一把尺寸已知的标准刀具（也叫参考刀）触碰对刀仪探针，记录触发时的机床坐标，结合标准刀具的已知刀长和刀径，反算出对刀仪探针中心点在机床坐标系中的精确X、Y、Z坐标。这三个坐标值将作为固定参数写入宏程序的变量寄存器，后续所有非标准刀具对刀时，宏程序以这三个参数为基准计算该刀具与标准刀的偏差，得到该刀具的H补偿（Z向刀长补偿）和D补偿（径向刀具半径补偿）。

汉测接触式对刀仪的标定程序操作流程如下：将标准刀具（推荐使用直径10mm或20mm的高精度基准棒，长度误差不超过0.002mm）装入主轴；手动模式下，慢速将标准刀具Z向下降至对刀仪探针正上方约2mm处，X、Y方向对齐探针中心；调用标定宏程序（汉测提供专用标定宏O9999或类似编号），宏程序自动控制主轴以低速（通常200mm/min）继续下降直到探针触发，锁存Z坐标；继续执行X、Y方向标定，分别从+X方向、-X方向、+Y方向、-Y方向四次触碰探针侧面，取平均值确定探针中心的X、Y坐标；宏程序将计算结果自动写入指定宏变量，标定完成。整个标定过程约需5分钟，建议每月重新标定一次，或在对刀仪被意外碰撞后立即重新标定。

第三步：日常对刀的宏程序调用流程

标定完成后，日常的刀具对刀操作通过调用对刀宏程序自动完成，操作工的工作极大简化。以立式加工中心上的铣刀对刀为例，具体流程是：换上需要对刀的刀具；在MDI或程序方式下调用对刀宏程序，同时传入该刀具的刀号（T号）和补偿号（H号/D号）作为参数；宏程序启动后，机床首先执行安全行程判断，确认当前刀具位置距离对刀仪的路径不存在干涉；之后以快进速度移动至对刀仪上方的预备点，切换到低速进给（通常100至200mm/min）；Z向下降触碰探针顶面，触发后退回，宏程序记录Z向触发坐标，计算与标准刀的Z向偏差，写入H补偿寄存器；X、Y方向各两次触碰探针侧面，计算刀具实际直径和中心偏置，写入D补偿寄存器；所有补偿值写入完成后，宏程序驱动主轴退回安全位置，对刀结束，屏幕显示对刀结果报告。

整个单把刀具的自动对刀过程通常在1至2分钟内完成，对于需要对12把刀的换批操作，全部自动对刀约12至20分钟，比手动对刀节省40至60分钟。

第四步：对刀结果的验证与首件确认

对刀完成后不应直接进入批量加工，正确的做法是执行一次对刀结果验证，确认对刀数据的准确性。验证方法有两种：一是用测头（如汉测加工中心主轴测头）测量机床上已知尺寸的标准件，确认测量结果与标准值的吻合程度；二是执行首件试加工，加工后用精密量具测量关键尺寸，确认实测值与目标值的差值在可接受范围内（通常要求差值不超过公差带的1/3）。

苏州汉测测量设备有限公司的接触式对刀仪探针重复触发精度±1μm，Z向和X/Y向全覆盖对刀，IP68全密封防护，配套标定宏程序和对刀宏程序，支持FANUC、SIEMENS、三菱、海德汉等主流系统，欢迎联系汉测获取完整的接触式对刀仪选型与安装调试方案。
